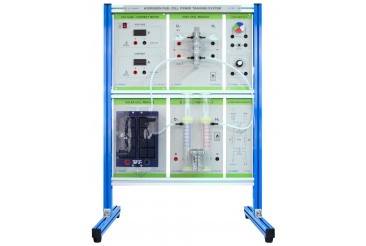

수소 연료전지 기술교육장비 > 신재생에너지&신소재

제품특성/기능
제품규격
옵션/악세서리
실험내용

제품특성/기능

· 7W급의 전기분해기와 2.5W급의 Dual 연료전지를 장착하여, 수소 발생량에 따른 연료전지의 특성 및 발전량을 정확하게 측정 · 연료전지의 직·병렬연결에 따른 발전 특성을 이해하고, 태양광발전과 연계한 전기분해 실험을 통해 에넞 변환의 실질적인 실험 가능 · 연료전지의 과학적인 원리에 대한 프레젠테이션까지 제공되는 중급자용 모델

제품규격

태양전지모듈
· Power output : 1.6W
· Max. voltage : 2.0VDC
· Max. current : 1.2A

전지분해기
· Storage volume : 65ml each (Hydrogen & Oxygen)
· Hydrogen production rate : Max. 28ml / min

연료전지
· Open circuit voltage (Both cells in series) : 1.9VDC
· Max. current (Both cells in parallel) : 4A
· Max. power (Both cells in parallel) : 2.5W

부하부
· 저항값 : 0.3, 0.5, 1, 3, 5, 10, 20, 50, 100, 500 Ω
· Motor operationg voltage : 0.2~3V
· Motor cuurrent : 10~15㎃
· Lamp operating voltage : 1.5V
· Lamp current : 80㎃

디지털 미터
· Voltage ranges : 0~2V & 20V
· Ammeter ranges : 0~2A & 20A

옵션/악세서리

실험내용

· 수소연료전지와 태양전지의 발전 원리와 특성 실험
· 발전량과 부하 변화에 대한 특성 실험
· 수소의 전기분해 원리와 특성 실험
· 수소의 재결합 원리와 특성 실험
· 태양광의 강도와 발전출력의 전력특성 실험
· 연료전지 셀의 구조와 원리 실험
· 연료전지 셀의 개수에 따른 발전량 및 특성 실험
· 전기모터 구동과 수소개수에 따른 소비량과의 관계 실험
· 수소 전기분해 및 재결합량과 발전량에 따른 지속시간과의 관계 실험
· 수소연료전지에 대한 화학, 과학, 물리, 에너지 관점에서의 해석
